Микроконтроллеры управления иллюминацией


Микроконтроллеры – это системы управления различными устройствами, в нашем случае светодиодными вывесками, гирляндами, табло, лентами и т.п. Такие микроконтроллеры для led вывесок стали широко распространенными благодаря развитию и широкому применению светодиодных элементов в рекламной сфере. Они имеют широкую гамму характеристик для управления эффектами светодинамики.

Иногда такие системы управления называют LED контроллеры – по сути это платы, с различными электронными компонентами, которые управляют иллюминацией в вывесках, буквах, лайтбоксах, светодиодных лентах, гирляндах и прочих изделиях, где применяют светодиодные компоненты. Иногда их применяют даже в штендерах с подсветкой, выполненной с помощью светодиодов.

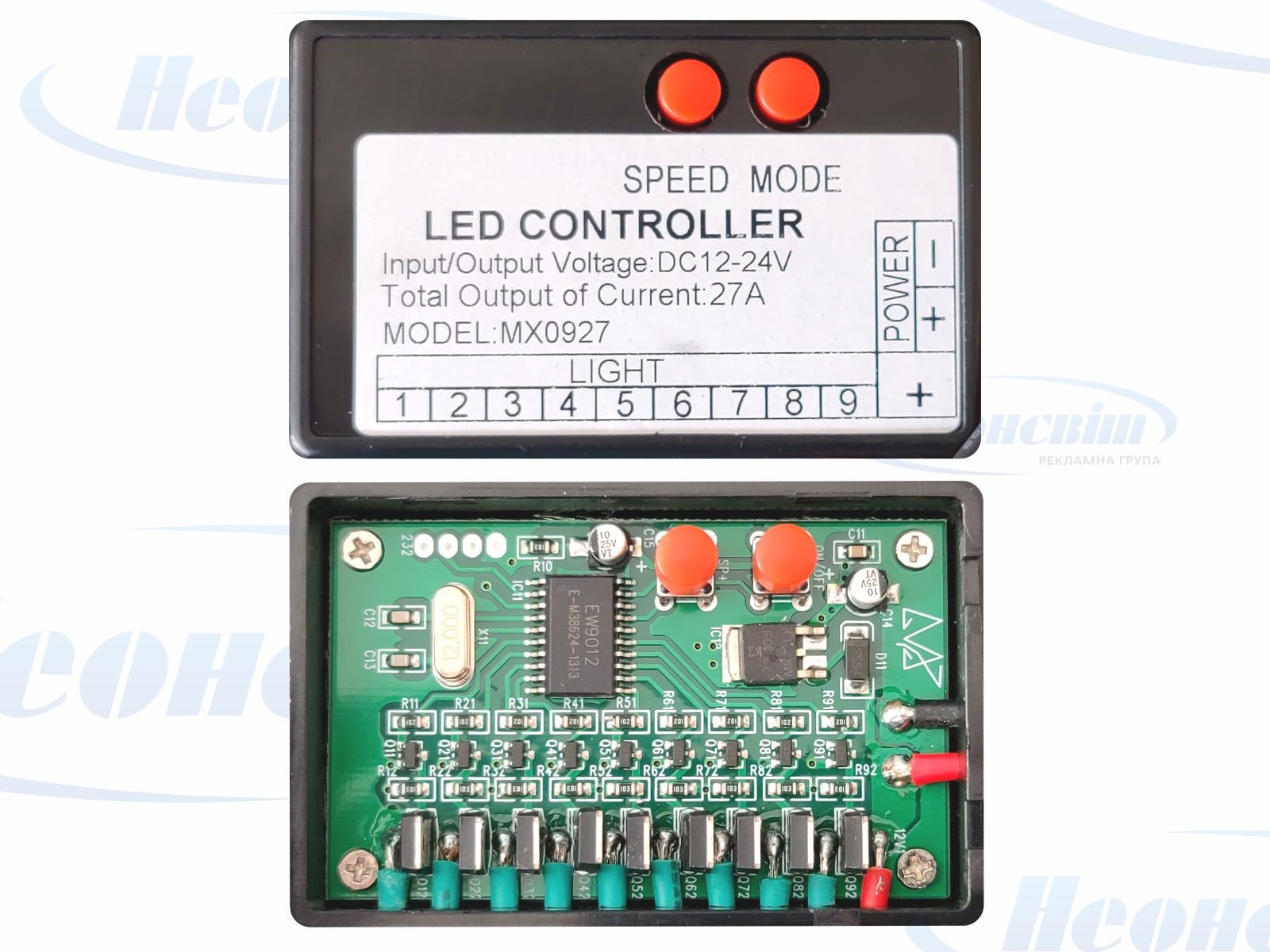

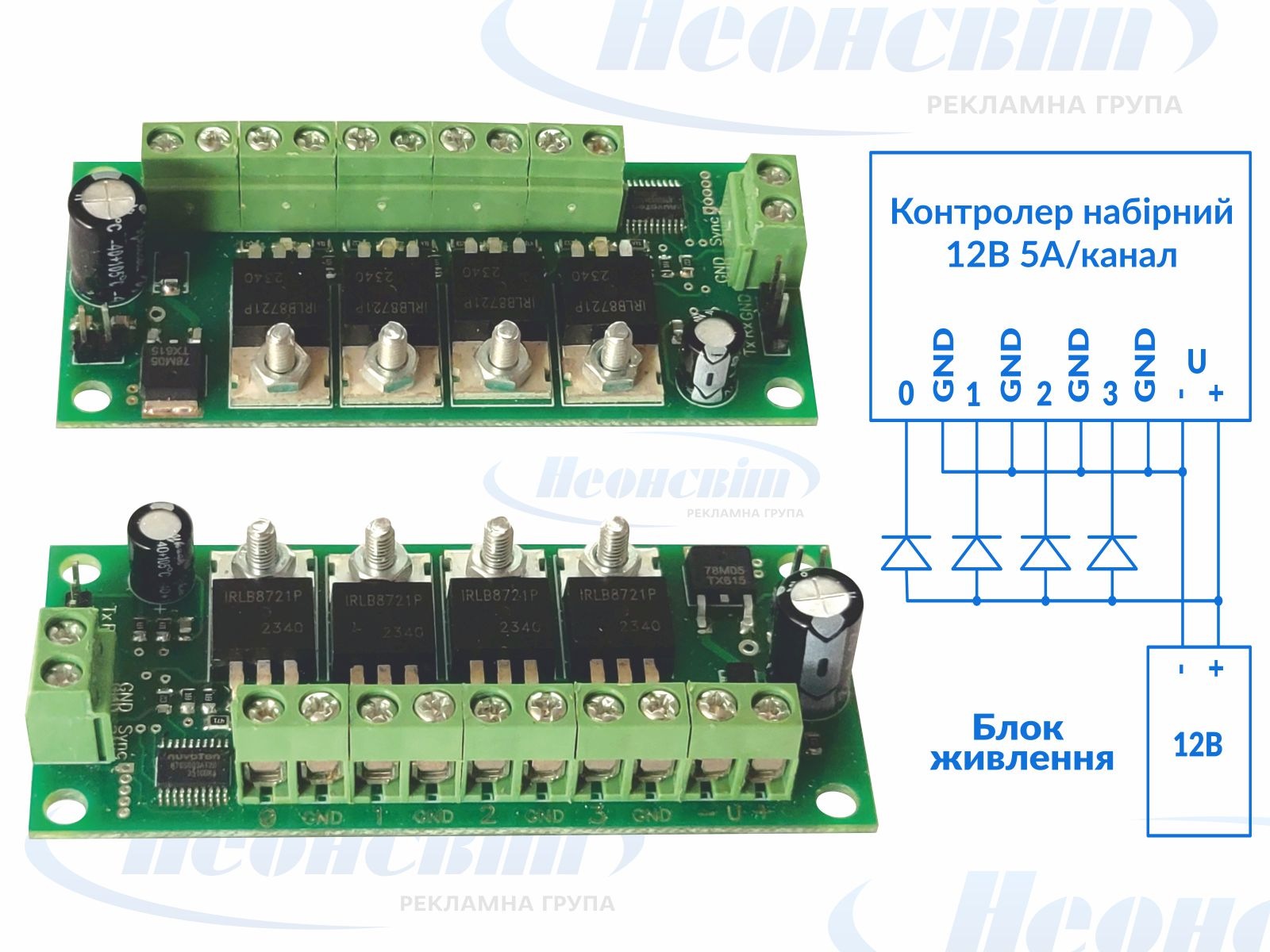

Контроллер 4-х или 8-ми канальный предназначен для управления эфектами светодинамики в каких-либо светодиодных продуктах, будь то - светодиодная вывеска, лента, светодиодная буква, аптечный светодиодный крест или просто отдельные группы светодиодов.

Принцип его работы заключается в управлении группами светодиодов по четырем или восьми независимым друг от друга каналам.

Программирование контроллеров осуществляется посредством персонального компьютера через USB порт, с помощью специального кабеля.

Особенностью этих LED-КОНТРОЛЛЕРОВ является настраиваемое изменение яркости свечения светодиодов по установленному пользователем закону, в четырех или восьми независимых каналах. Изменение яркости достигается за счет широтно-импульсной модуляции.

Выходом каждого канала управляет биполярный транзисторный ключ без ограничительного резистора. Напряжение на выходе каждого канала 12В.

В контроллере используется общий плюс для каждого канала. Максимально допустимая нагрузка на канал в пиковом режиме: до 1,5 А на биполярных транзисторных ключах и до 29 А на полевых.

Для индикации электропитания и мощности свечения в каждом канале устанавливаются красные smd светодиоды.

Демонстрация режима работы контроллера МКПТ-4К-29А:
